這種材料是由兩部分組成的，一是多巴胺封端的多臂聚乙二醇(為了方便我們稱(chēng)它為PEG-D)，另一個(gè)是鋰皂石。前者能與后者發(fā)生相互作用，因此，當(dāng)二者混合后，很快就會(huì)形成具有高粘性的可塑形的復(fù)合凝膠。待敷在傷口上之后，隨著時(shí)間的延長(zhǎng)，凝膠中的多巴胺部分會(huì)形成共價(jià)的交聯(lián)結(jié)構(gòu)，從而使組織封閉劑的形狀固定下來(lái)。其中，高的PEG-D臂數(shù)與鋰皂石的含量可有效增加物理交聯(lián)點(diǎn)的數(shù)量，而氫鍵與色散力是形成物理交聯(lián)點(diǎn)最重要的相互作用。

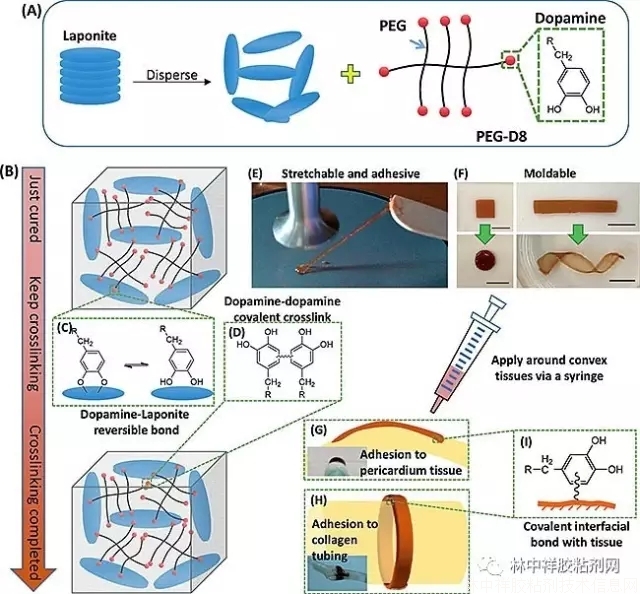

　　復(fù)合凝膠的形成與作用過(guò)程。圖片來(lái)源：Angew. Chem. Int. Ed.

　　這種凝膠具有很好的塑形能力。放置一天的凝膠能夠在1000%的剪切力作用下，除去剪切力后重新恢復(fù)最初的儲(chǔ)能模量，這表明PEG-D能夠很快的與納米鋰皂石重新形成物理交聯(lián)點(diǎn)。

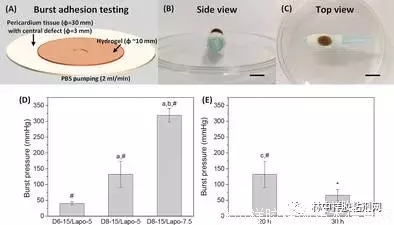

　　另一方面，組織封閉劑的粘合性非常重要。在優(yōu)化條件下，該凝膠的最高破裂壓力為320±22 mmHg，高于腎靜脈愈合術(shù)與腸吻合術(shù)所要求的粘合強(qiáng)度。

　　不過(guò)，需要指出的是，當(dāng)凝膠混合時(shí)間超過(guò)30小時(shí)后，由于共價(jià)交聯(lián)程度提高，凝膠的破裂壓力與粘合能力大幅下降，這也與多巴胺喪失了與組織中蛋白質(zhì)反應(yīng)的活性有關(guān)。

　　相比于傳統(tǒng)的多巴胺基的粘合劑，這類(lèi)凝膠有著顯著的優(yōu)勢(shì)：物理凝膠的形成要快于多巴胺通過(guò)化學(xué)反應(yīng)交聯(lián)，同時(shí)物理交聯(lián)點(diǎn)又具有可逆與動(dòng)態(tài)的特征，使之能夠具有塑形能力，期待在不久的將來(lái)，這種類(lèi)型的組織密封劑能夠大量應(yīng)用于手術(shù)中傷口的密封上。
